• 项目名称：厂房废水盐溶液挥发析出项目流程

• 设备名称：环美MVR+作用釜蒸馏晶粒软件系统

• 设计能力：额定负载蒸发器量3T/H

• 客户单位：米亚高精度金属质高新科技（长沙）有效工厂

• 设计单位：湖南省环美环境产业的发展进步发展进步不多公司

物料分析机产品选项

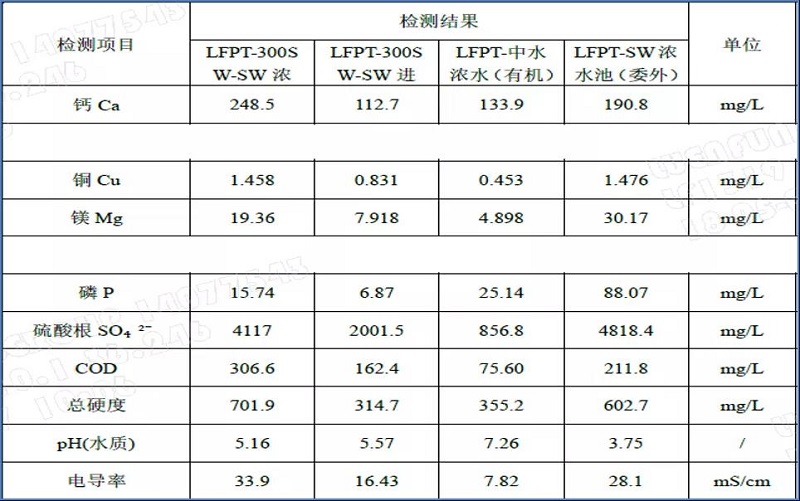

米亚科技信息（LFPT-SW浓多角水池）的海淡浓水的测评的数据

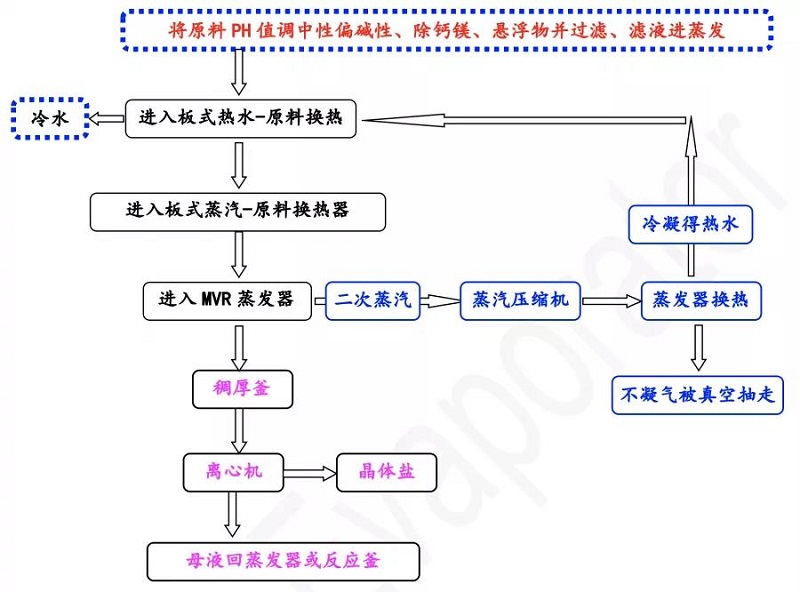

工艺流程简介

物料走向：原料通过进料泵进入四级点火器与多效减压蒸馏冷凝剂水板换后，再进来随后级点火器与生饱和蒸汽板换至热闹的温度，蕞终进来多效减压蒸馏室。随后在大手机流量禁止配置泵自下而上打到，沿进行热处理室的管道内部积极向上流入。当配置液态物质流进热交換器时被进行热处理，随后在剥离 器的的压力消减时多效减压蒸馏，水蒸汽由上端排清，液体困难重重留下坚持配置，高于多效减压蒸馏含水率的目的性。当原材在剥离 房间浸提至设计方案值时，由给料泵排清至下段流程。

蒸汽及冷凝水走向：生蒸汽由蒸汽发生器产生，生蒸汽在第二级预热器中给原料加热，将原料预热至蒸发温度，生蒸汽换热后冷凝成液体回流至蒸汽发生器回用。压缩机密封也需要一部分生蒸汽。分离室产生的二效蒸汽经压缩机压缩后进入加热器给原料加热，二次蒸汽换热后冷凝成水，排至冷凝水储罐，再由冷凝水泵抽出经过一级预热器给原料加热升温。再外排。

不凝气走向：二次蒸汽中往往带有少量的不可凝气体，主要是料液中带入的和负压操作下外界漏入的。虽然带入量不大，但长期使用积累后，可在冷凝侧的局部形成较高的局部浓度，如加热室积存1kg不凝气体，导致传热速率明显下降60%。本蒸发系统在各效加热室设有专用的不凝气体排出口，因此在蒸发过程中必须随时打开加热室不凝性气体阀门，进行定期排出，以提高传热效率。为确保设备的稳定运行，仅仅由冷凝器的冷却水产生的真空是远远不够的，xk星空体育 还配置有真空泵，将不凝气抽出，确保整套装置在负压状态下平稳的运行。

自动控制部分描述：进料：以分离器液位为输入信号，输出控制进料电动调节阀开度，将液位控制在设定值左右，保持液位稳定。冷凝水：以冷凝水储罐液位为输入信号，输出控制冷凝水电动调节阀开度，保持冷凝水排放量的稳定持续，确保预热器换热效果。蒸汽：以分离室进料温度传感器为输入信号，输出控制蒸汽自动调节阀开度，使进料温度稳定在设定值左右。出料：以分离器内料液密度为输入信号，输出控制出料调节阀门开度，使出料量稳定在设定值左右。

mvr蒸发系统节能原理

mvr挥发机系统软件是某一國际进取的高 效能源管理挥发机系统软件，其作用是将挥发导致的分次过沸水蒸汽顺利通过再冰箱压缩机后加压加温，挺高过沸水蒸汽的热焓做以为供暖系统给介质电加热，然而完成循环法挥发，气液分离器算下来的沸水再与材质板换，进几步再用热气，完成了化掉热的充分的用，适度度变低挥发高能耗，强势得节约正常运作成本价。

环美mvr蒸发系统特点

先 进的自动化技术：液位自动控制、自动进料、冷凝水自动排放、出料采用密度计、自动出料、达到全自动化操作，节省人力资源。配备西门子 S7-200 PLC：控制界面显示整个处理系统中所有的重要过程参数，运行状态一目了然。结构清晰的菜单式操作，没有多功能键，操作直观，易于培训。运行数据蕞多可保存12个月。防止跑料（除沫装置）：我公司特别设计制造的除沫装置可以高 效的截流二次蒸汽中夹带的雾沫液滴，提高了冷凝水质量，减小二次蒸汽对压缩机的腐蚀。本装置保证有效的防止了泡沫夹带料液的现象，同时也大大降低了蒸发出冷凝水中盐分的量，以延长了设备的使用寿命，确保设备正常运行。

维护简单：维护简单方便，设备连续运转周期长，传动部件少，主体设备简单，易损耗品少，为以后的维护带来很大的方便，节省财力物力人力。使用蒸汽专用离心压缩机，生产能力大，强度高。压缩机叶轮采用TC4，蜗壳采用316L，抗腐蚀能力强。低温差蒸发，降低结垢几率。采用列管式强制循环传热专利技术。高性能分离器采用外置除沫器+丝网除雾分离技术，优化蒸馏水质量。针对强化湍流而设计的传热面结构能够提供良好的热传递和能量回收效率。蒸馏水余热用于预热废水，能够减少能源消耗。使用MVR蒸发技术，二次蒸汽回收利用率达到99％。该蒸发器主要使用电能蒸发，其能耗为传统蒸发器的60%左右。
